مدار LCD سونی ؛ راهنمای تخصصی رفع مشکل روشن بودن دوربین بدون نمایش تصویر

مقدمه

در دوربین‌های دیجیتال Sony، به ویژه مدل‌های Mirrorless مانند a7 III، a7R IV، a9 II، ZV و A7C، نمایش تصویر از طریق LCD و EVF بخش حیاتی تجربه کاربری است. برخی مواقع، کاربران گزارش می‌دهند که دوربین روشن می‌شود، اما تصویر در LCD یا EVF نمایش داده نمی‌شود. این مشکل معمولاً ناشی از اختلال در مدار LCD سونی، اتصالات داخلی، مشکلات پردازشگر تصویر یا خطای نرم‌افزاری است.


عدم نمایش تصویر می‌تواند برای عکاسان حرفه‌ای و فیلم‌برداران آسیب جدی ایجاد کند، زیرا مانیتورینگ لحظه‌ای و فریم دقیق تصویر بدون نمایشگر امکان‌پذیر نیست. شناسایی صحیح علت، مرحله اول در تعمیر تخصصی و جلوگیری از آسیب‌های بیشتر به برد و سنسور است.


در این مقاله تخصصی، به بررسی علل مشکل، روش‌های تشخیص پیشرفته، مراحل تعمیر مدار LCD سونی، نکات پیشگیرانه و اهمیت استفاده از خدمات نمایندگی رسمی مانند شرکت اطمینان می‌پردازیم.


ساختار و اهمیت مدار LCD و EVF در دوربین‌های Sony


۱. LCD و نقش آن


LCD یا صفحه‌نمایش کریستال مایع، تصویر ثبت شده توسط سنسور را به صورت دیجیتال نمایش می‌دهد. علاوه بر تصویر، اطلاعات فنی مانند تنظیمات نور، ISO، سرعت شاتر و فوکوس نیز روی LCD قابل مشاهده است.


۲. EVF و اهمیت آن


ویوفایندر الکترونیکی (EVF) مشابه LCD عمل می‌کند اما تصویر را با دقت و کیفیت بالاتر به چشم عکاس منتقل می‌کند و در شرایط نوری شدید مانند نور خورشید، عملکرد بهتری دارد.

۳. مدار LCD سونی

مدار LCD شامل قطعاتی مانند:

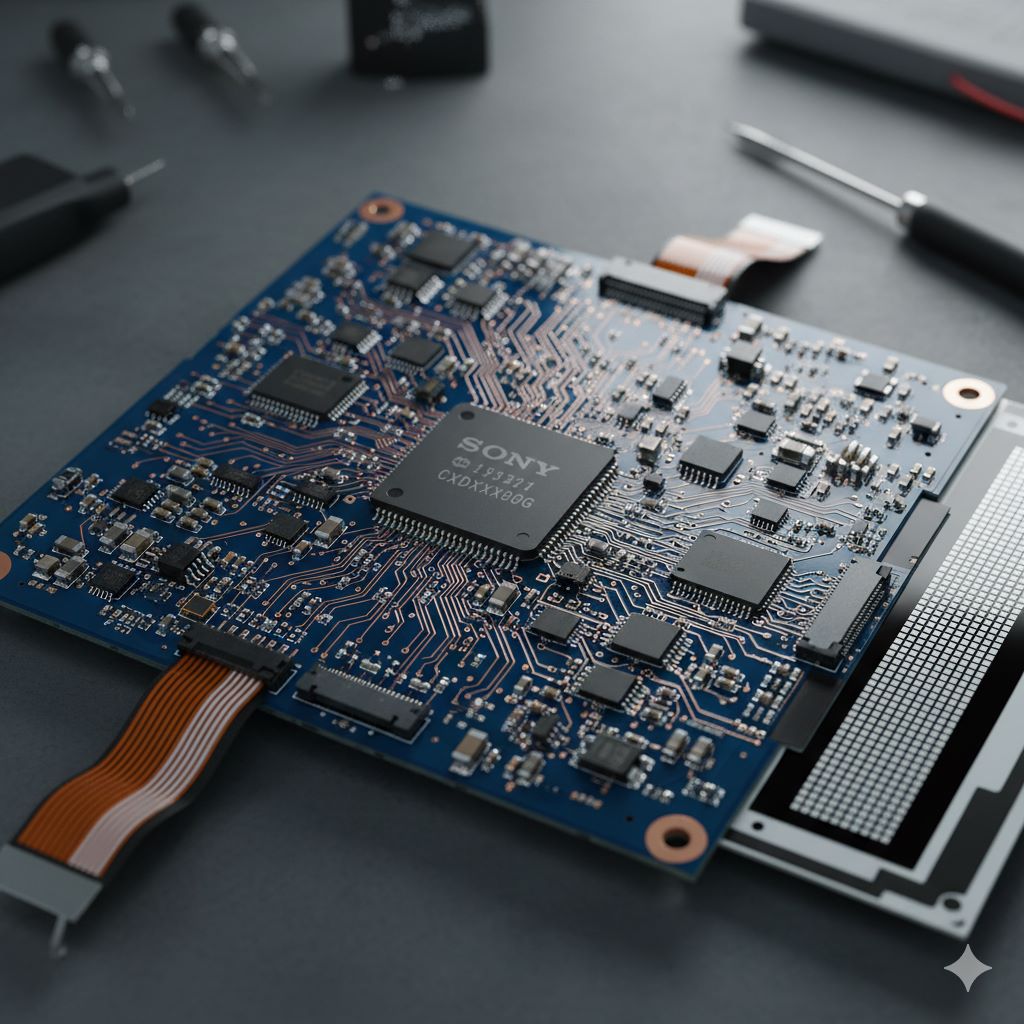

• برد کنترل LCD


• کابل فلت اتصال LCD به برد اصلی


• پردازشگر تصویر


• درایورهای تغذیه و پیکسل‌ها

  است که در هماهنگی کامل با سنسور تصویر، خروجی صحیح را فراهم می‌کنند.


اختلال در هر یک از این بخش‌ها می‌تواند باعث عدم نمایش تصویر شود، حتی اگر دوربین روشن باشد.


دلایل رایج روشن بودن دوربین بدون نمایش تصویر


۱. اتصال نادرست یا آسیب کابل فلت

کابل فلت بین LCD/EVF و برد اصلی ممکن است شل یا خم شده باشد. حتی یک پین معیوب باعث قطع تصویر می‌شود.


۲. خرابی برد کنترل LCD


برد کنترل وظیفه مدیریت سیگنال‌های دریافتی از پردازشگر تصویر و ارسال به صفحه‌نمایش را دارد. خرابی این برد باعث می‌شود تصویر ظاهر نشود، اگرچه دوربین روشن است.


۳. خطای پردازشگر تصویر


گاهی پردازشگر تصویر سیگنال را به درستی پردازش نمی‌کند، به ویژه پس از سقوط یا ضربه، و باعث عدم نمایش تصویر می‌شود.


۴. مشکل نرم‌افزاری یا Firmware


Firmware معیوب یا باگ نرم‌افزاری می‌تواند باعث شود LCD و EVF سیگنال را دریافت نکنند. ریست فکتوری یا به‌روزرسانی Firmware در این موارد مؤثر است.


۵. آسیب فیزیکی و ضربه


سقوط دوربین یا فشار مستقیم روی LCD/EVF می‌تواند باعث شکستگی یا قطعی مدار داخلی شود. حتی بدون شکستگی خارجی، پایه‌ها و پین‌های داخلی ممکن است آسیب ببینند.


تشخیص تخصصی مشکل مدار LCD سونی


تشخیص تخصصی مشکل در مدار LCD سونی مرحله‌ای حیاتی و پیش‌نیاز تعمیر حرفه‌ای است. این فرآیند ترکیبی از بررسی بصری، تست عملکردی، تحلیل سیگنال و ارزیابی نرم‌افزاری است. تشخیص صحیح باعث می‌شود مراحل تعمیر سریع‌تر، دقیق‌تر و با کمترین ریسک برای برد اصلی و سایر قطعات انجام شود.


۱. بررسی بصری پیشرفته


الف) بازبینی کابل فلت و کانکتورها


• شناسایی خمیدگی، شکستگی یا پارگی در کابل فلت


• بررسی اتصالات و پین‌های کانکتور برای عدم قطعی


• مشاهده زنگ زدگی، گرد و غبار یا ذرات خارجی که می‌توانند اتصال را مختل کنند


ب) ارزیابی برد کنترل LCD


• بررسی پایه‌های لحیم شده روی برد


• شناسایی ترک، لحیم سرد یا سوختگی آی‌سی‌ها


• بررسی وضعیت ترانزیستورها و مقاومت‌های مدار


ج) بررسی بدنه و مکان قرارگیری قطعات


• اطمینان از عدم فشار یا خمیدگی بدنه که می‌تواند به کابل یا برد فشار وارد کند


• تشخیص آسیب ناشی از سقوط یا ضربه


۲. تست عملکردی و الکتریکی


الف) بررسی جریان و ولتاژ تغذیه


• اندازه‌گیری ولتاژ ورودی به LCD و EVF با مولتی‌متر


• بررسی جریان عبوری برای شناسایی قطعات آسیب‌دیده یا قطع اتصال


• تحلیل نوسانات ولتاژ که می‌تواند باعث عدم نمایش تصویر شود


ب) تست سیگنال تصویر


• بررسی خطوط سیگنال داده از پردازشگر تصویر به برد LCD


• استفاده از اسیلوسکوپ یا ابزار تست دیجیتال برای بررسی انتقال پالس‌ها


• تشخیص قطعی در مسیر سیگنال یا نویزهای غیرطبیعی


ج) تست عملکرد LCD و EVF جداگانه


• اتصال موقت برد به LCD و EVF به صورت جداگانه


• بررسی اینکه مشکل فقط در یک نمایشگر است یا هر دو مختل هستند


• تست با کابل و تجهیزات اصلی برای حذف خطای جانبی


۳. تست نرم‌افزاری و Firmware


• بررسی پیغام‌های خطای دوربین در هنگام روشن شدن


• ریست فکتوری برای اطمینان از عدم وجود مشکل نرم‌افزاری


• به‌روزرسانی Firmware به آخرین نسخه رسمی


• استفاده از ابزارهای تشخیص داخلی Sony برای تحلیل وضعیت برد LCD


۴. تحلیل تخصصی ترکیبی


الف) مقایسه عملکرد فیزیکی و نرم‌افزاری


• تطبیق نتایج تست ولتاژ و جریان با پاسخ LCD و EVF


• تشخیص اختلال ناشی از کابل، برد یا پردازشگر تصویر


ب) شناسایی الگوی خطا


• قطعی پایه‌های خاص روی برد: نمایش تصویر ناقص یا سیاه


• نویز سیگنال: خطوط یا نقاط نامنظم روی LCD


• عدم شناسایی EVF: مشکل در پردازشگر تصویر یا آی‌سی کنترل


ج) ثبت دقیق محل و نوع مشکل


• یادداشت پایه‌ها، پین‌ها یا آی‌سی‌های آسیب‌دیده


• تهیه نمودار مسیر سیگنال برای مرحله بعدی تعمیر


• تشخیص اینکه آیا بازسازی یا تعویض قطعه لازم است

۵. نکات حرفه‌ای در تشخیص


• استفاده از کابل‌ها و تجهیزات اورجینال برای تست دقیق


• استفاده از نور مناسب و ذره‌بین برای بررسی پایه‌ها و کانکتورها


• جلوگیری از اعمال فشار هنگام تست و جداسازی برد


• ثبت همه نتایج برای تضمین دقت تعمیر و ارائه گزارش به مشتری


با این روش‌های جامع، تکنسین‌ها می‌توانند مدار LCD سونی را با دقت بسیار بالا ارزیابی کرده و تصمیم بگیرند که آیا مشکل ناشی از:


• کابل فلت


• برد کنترل LCD


• پردازشگر تصویر


• یا ترکیبی از این‌هاست


این تشخیص تخصصی، پایه‌ای برای انجام تعمیر حرفه‌ای و مطمئن است و ریسک آسیب به سایر بخش‌های دوربین را به حداقل می‌رساند.


مراحل تخصصی تعمیر مدار LCD سونی


۱. جداسازی و دسترسی به برد LCD


• باز کردن بدنه با ابزار دقیق و بدون آسیب به سایر قطعات


• جدا کردن کابل فلت و برد کنترل LCD


• محافظت از سنسور و کابل‌های حساس هنگام تعمیر


۲. بررسی و ارزیابی برد کنترل LCD


• بررسی اتصالات پایه‌ها و لحیم‌ها


• شناسایی قطعات آسیب دیده، مقاومت، خازن یا آی‌سی معیوب


• تحلیل خرابی‌های ناشی از ضربه یا فشار


۳. تعویض یا بازسازی قطعات آسیب دیده


• لحیم کاری پایه‌ها و اتصال مجدد کابل فلت


• تعویض برد کنترل یا آی‌سی‌های معیوب با قطعات اورجینال


• تست عملکرد قطعات پیش از مونتاژ نهایی


۴. تست عملکرد پس از تعمیر


• روشن کردن دوربین و بررسی LCD و EVF


• تست نمایش تصویر در شرایط مختلف نور و رزولوشن


• تست چند مرحله‌ای برای اطمینان از پایداری عملکرد


۵. مونتاژ نهایی و کنترل کیفیت


• بازگرداندن برد به بدنه و بستن پیچ‌ها


• بررسی عملکرد کامل دوربین و تمامی دکمه‌ها


• ثبت گزارش تعمیر و ارائه گارانتی


نکات پیشگیرانه


• استفاده از کاور و محافظ برای LCD و EVF


• جلوگیری از فشار مستقیم روی نمایشگر


• به‌روزرسانی منظم Firmware


• سرویس دوره‌ای در نمایندگی رسمی برای بررسی اتصالات و برد LCD


• عدم استفاده از کابل‌ها یا تجهیزات جانبی ناسازگار


اهمیت مراجعه به نمایندگی رسمی


شرکت اطمینان به‌عنوان نمایندگی رسمی تعمیرات دوربین سونی Sony خدمات تخصصی تعمیر مدار LCD سونی و EVF ارائه می‌دهد. مزایا شامل:


• استفاده از قطعات اورجینال و ابزار حرفه‌ای


• تکنسین‌های آموزش‌دیده برای مدل‌های حرفه‌ای و Mirrorless


• ارائه گارانتی تعمیر و گزارش کامل پس از بازسازی


• تضمین عملکرد پایدار و کیفیت تصویر در طولانی مدت


مراجعه به نمایندگی رسمی تضمین می‌کند که تعمیر مدار LCD سونی بدون آسیب به سایر بخش‌ها انجام شود و عملکرد حرفه‌ای دوربین حفظ گردد.


جمع‌بندی


عدم نمایش تصویر در LCD و EVF، حتی با روشن بودن دوربین، ناشی از مشکلات سخت‌افزاری، نرم‌افزاری یا آسیب فیزیکی در مدار LCD سونی است. تشخیص دقیق، تعمیر تخصصی و استفاده از خدمات نمایندگی رسمی مانند شرکت اطمینان بهترین راهکار برای بازگرداندن عملکرد کامل دوربین است.


با رعایت نکات پیشگیرانه و سرویس دوره‌ای، می‌توان از خرابی مجدد جلوگیری و طول عمر مدار LCD و EVF را افزایش داد.
