مدار تغذیه سونی | بررسی و تعمیر خاموشی ناگهانی در دوربین‌های فیلمبرداری Sony
مقدمه
در سیستم‌های فیلمبرداری حرفه‌ای سونی، پایداری توان الکتریکی نقشی حیاتی در عملکرد بی‌نقص دوربین ایفا می‌کند. مدار تغذیه سونی یکی از پیچیده‌ترین و حساس‌ترین بخش‌های داخلی هر Camcorder محسوب می‌شود. این مدار، انرژی ورودی از بشاتری یا منبع برق مستقیم را تنظیم، تثبیت و توزیع می‌کند تا اجزای مختلف مانند سنسور، پردازشگر تصویر، سیستم فوکوس خودکار و نمایشگر LCD با ولتاژ دقیق و بدون نوسان تغذیه شوند.
با این حال، خرابی در مدار تغذیه سونی می‌تواند منجر به خاموشی ناگهانی دوربین، قطع و وصل‌های تصادفی، افت ولتاژ، یا حتی از کار افتادن کامل سیستم شود. در این مطلب، به بررسی دقیق ساختار، علائم خرابی، روش‌های تست، و تعمیر تخصصی این مدار می‌پردازیم و نقش شرکت اطمینان به عنوان نمایندگی رسمی تعمیرات دوربین سونی Sony را معرفی می‌کنیم.

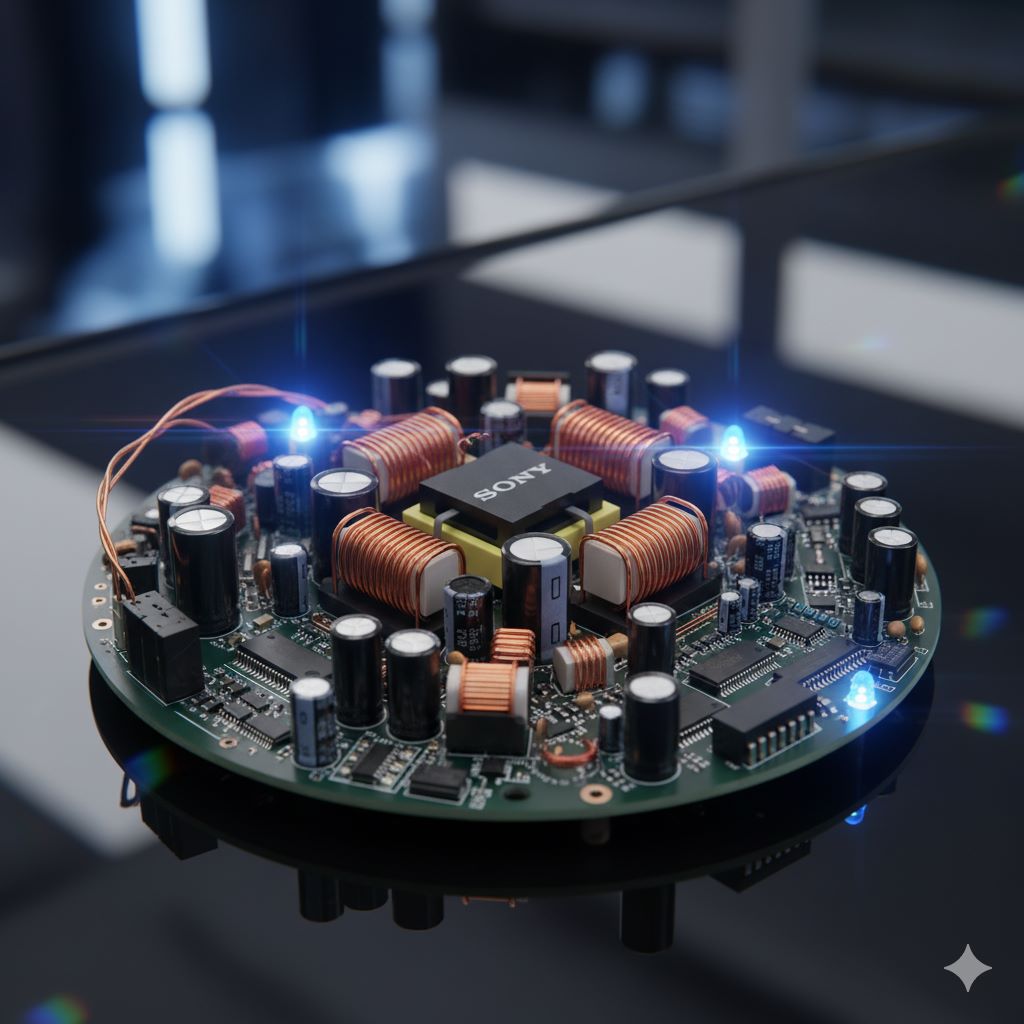

ساختار و عملکرد مدار تغذیه سونی
مدار تغذیه سونی مجموعه‌ای از اجزای الکترونیکی است که وظیفه آن تبدیل، فیلتر و توزیع انرژی الکتریکی بین بخش‌های مختلف دوربین است. این مدار معمولاً شامل بخش‌های زیر است:
ورودی اصلی انرژی (DC Input):
این بخش انرژی را از باتری لیتیوم‌یون یا منبع برق مستقیم دریافت می‌کند. فیلترهای EMI در این مسیر از ورود نویز الکترومغناطیسی به مدار جلوگیری می‌کنند.
مبدل ولتاژ (DC-DC Converter):
یکی از مهم‌ترین بخش‌های مدار تغذیه سونی است. این مبدل وظیفه دارد ولتاژ باتری (معمولاً بین 7 تا 12 ولت) را به سطوح مختلف موردنیاز سنسور، LCD و CPU تنظیم کند.
رگولاتورهای ولتاژ (Voltage Regulators):
رگولاتورها وظیفه تثبیت ولتاژ را بر عهده دارند تا در هنگام تغییرات بار الکتریکی، توان خروجی نوسان نکند. خرابی در این بخش یکی از علل اصلی خاموشی ناگهانی دوربین سونی است.
مدار حفاظت (Protection Circuit):
شامل فیوز، دیود محافظ و سنسورهای حرارتی است که از آسیب ناشی از اتصال کوتاه، داغ شدن بیش از حد یا افزایش ولتاژ جلوگیری می‌کنند.
توزیع توان به ماژول‌ها (Power Distribution):
پس از تنظیم ولتاژ، مدار تغذیه سونی انرژی را به اجزای حساس مانند پردازشگر تصویر (BIONZ XR)، سنسور CMOS، ماژول فوکوس خودکار و نمایشگر ارسال می‌کند.
علائم خرابی مدار تغذیه سونی
علائم خرابی مدار تغذیه سونی ممکن است در ابتدا ظریف و تدریجی باشند اما به مرور می‌توانند عملکرد کلی دوربین را مختل کنند. از مهم‌ترین نشانه‌ها می‌توان به موارد زیر اشاره کرد:
خاموشی ناگهانی حین ضبط:
این مشکل اغلب به دلیل افت لحظه‌ای ولتاژ یا قطع توان از DC-DC Converter رخ می‌دهد.
روشن نشدن دوربین با باتری سالم:
نشان‌دهنده خرابی در بخش ورودی یا فیوز داخلی مدار تغذیه سونی است.
گرم شدن بیش از حد مدار:
به‌ویژه در مدل‌های سری FX و ZV که پردازنده قوی‌تری دارند، داغ شدن بیش از حد نشانه نشت جریان یا خرابی ماسفت‌هاست.
نوسان در تصویر یا عملکرد LCD:
گاهی افت ولتاژ باعث می‌شود نمایشگر دچار فلیکر یا خاموش و روشن شدن ناگهانی شود.
خطای Power Error یا Battery Error در منو:
این خطاها اغلب نتیجه ارتباط ناقص بین باتری و مدار تغذیه سونی هستند.
مراحل تشخیص خرابی مدار تغذیه سونی
۱. بررسی ولتاژ ورودی
در اولین مرحله، ولتاژ بین پین‌های ورودی DC و باتری اندازه‌گیری می‌شود. ولتاژ پایین‌تر از مقدار استاندارد (۷.۴ ولت برای بیشتر مدل‌ها) نشانه ضعف باتری یا مدار حفاظتی است.
۲. بررسی خروجی DC-DC Converter
با استفاده از مولتی‌متر دیجیتال، خروجی‌های ۳.۳V، ۵V و ۱۲V مورد بررسی قرار می‌گیرند. در صورت وجود نوسان یا افت ولتاژ، مبدل باید تعویض یا تعمیر شود.
۳. تست فیوزها و دیودهای محافظ
در بسیاری از موارد، اتصال کوتاه لحظه‌ای باعث سوختن فیوز داخلی یا قطع مسیر انرژی می‌شود. تست پیوستگی با مولتی‌متر می‌تواند خرابی را مشخص کند.
۴. بررسی مدار کنترل تغذیه (Power Management IC)
این تراشه وظیفه مدیریت روشن/خاموش شدن دوربین و توزیع انرژی بین ماژول‌ها را دارد. خرابی در آن اغلب باعث خاموشی ناگهانی و روشن نشدن مجدد می‌شود.
۵. بررسی دمای قطعات با دوربین حرارتی
تکنسین‌های شرکت اطمینان برای تشخیص دقیق از دوربین حرارتی مادون‌قرمز استفاده می‌کنند. این ابزار کمک می‌کند تا قطعاتی که بیش از حد داغ می‌شوند شناسایی شوند.
تعمیر تخصصی مدار تغذیه سونی
۱. تعویض رگولاتور ولتاژ
یکی از رایج‌ترین تعمیرات در مدار تغذیه سونی، تعویض رگولاتورهای معیوب است. استفاده از قطعات اورجینال و لحیم‌کاری با دقت بالا در این مرحله حیاتی است.
۲. تعمیر یا تعویض DC-DC Converter
در مدل‌های حرفه‌ای مانند FX6 یا ZV-E1، این بخش معمولاً ماژولار است و به صورت جداگانه قابل تعویض می‌باشد. مهندسان شرکت اطمینان با تجهیزات BGA Rework، این قطعه را بدون آسیب به برد اصلی تعویض می‌کنند.
۳. ترمیم مسیرهای سوخته
در اثر اتصال کوتاه یا رطوبت، مسیرهای مسی روی برد ممکن است آسیب ببینند. ترمیم دقیق این مسیرها با میکروسکوپ و قلع‌کاری نقره‌ای انجام می‌شود تا رسانایی کامل بازگردد.
۴. بروزرسانی Firmware و تنظیمات پاور
گاهی اوقات مشکل خاموشی ناگهانی ناشی از تداخل نرم‌افزاری در سیستم مدیریت انرژی است. در این موارد، بروزرسانی Firmware و Reset کامل تنظیمات، عملکرد مدار تغذیه سونی را به حالت پایدار بازمی‌گرداند.
روش‌های پیشگیری از خرابی مدار تغذیه سونی
۱. استفاده از باتری و شارژر اصلی سونی
استفاده از باتری‌ها و آداپتورهای غیر‌اوریجینال یکی از شایع‌ترین دلایل خرابی مدار تغذیه سونی است. این منابع تغذیه‌ی غیراستاندارد معمولاً ولتاژ ناپایدار تولید می‌کنند و باعث افزایش دما در مدار و استهلاک سریع خازن‌ها و آی‌سی‌های ولتاژ می‌شوند.
۲. جلوگیری از استفاده در محیط‌های مرطوب و گرم
رطوبت بالا و گرما موجب اکسید شدن اتصالات و آسیب به لحیم‌های ظریف روی برد تغذیه می‌شود. کارکرد طولانی دوربین در شرایط دمایی نامناسب می‌تواند منجر به قطع و وصل ناگهانی جریان یا حتی سوختن بخشی از مدار شود. همیشه از تهویه مناسب یا کیس ضد رطوبت برای دوربین استفاده شود.
۳. تمیز نگه داشتن پورت‌ها و ورودی برق (DC IN)
گردوغبار یا سولفاته شدن داخل سوکت‌های تغذیه باعث اختلال در انتقال جریان می‌شود. توصیه می‌شود به‌صورت دوره‌ای پورت‌های تغذیه با اسپری تمیزکننده مخصوص تجهیزات الکترونیکی تمیز شوند و از وارد کردن فشار زیاد هنگام اتصال کابل‌ها خودداری گردد.
۴. قطع برق تنها پس از خاموش کردن کامل دوربین
جدا کردن باتری یا آداپتور زمانی که دوربین هنوز روشن است، موجب ایجاد جرقه‌ی الکتریکی در مدار می‌شود. این جرقه به آی‌سی‌های تنظیم ولتاژ و خازن‌ها فشار وارد کرده و در طول زمان منجر به خرابی جدی در مدار تغذیه سونی خواهد شد.
۵. بررسی سلامت کانکتورهای داخلی و اتصالات لحیمی
در اثر لرزش یا استفاده‌ی مداوم، ممکن است برخی اتصالات داخلی مدار شل شوند یا لحیم‌ها ترک بردارند. بررسی دوره‌ای توسط کارشناس فنی می‌تواند از بروز قطعی جریان یا خاموشی ناگهانی دوربین جلوگیری کند.
۶. جلوگیری از وارد شدن شوک الکتریکی یا نوسان برق
نوسانات برق شهری، مخصوصاً هنگام استفاده از آداپتور در محیط‌های صنعتی، می‌تواند باعث آسیب مستقیم به مدار تغذیه شود. استفاده از محافظ برق یا UPS کوچک برای دوربین‌های استودیویی و سیستم‌های فیلمبرداری ثابت بسیار توصیه می‌شود.
۷. اجتناب از شارژ بیش از حد باتری
باقی ماندن طولانی مدت باتری در شارژ پس از پر شدن کامل ظرفیت، گرما و فشار الکتریکی غیرضروری ایجاد می‌کند. این وضعیت به‌تدریج به بخش کنترل تغذیه داخلی دوربین آسیب می‌زند.
۸. استفاده از کابل‌های تغذیه سالم و استاندارد
کابل‌های فرسوده یا دارای اتصالات شل، منجر به افت ولتاژ و نوسان جریان می‌شوند. همیشه از کابل‌های تاییدشده توسط شرکت سونی استفاده شود تا انتقال انرژی پایدار تضمین گردد.
۹. سرویس دوره‌ای در نمایندگی رسمی سونی (شرکت اطمینان)
شرکت اطمینان به عنوان نمایندگی رسمی تعمیرات دوربین سونی، خدمات تخصصی در زمینه‌ی بررسی سلامت مدار تغذیه ارائه می‌دهد. این سرویس شامل تست دقیق ولتاژ، بررسی اتصالات، عیب‌یابی آی‌سی‌های تغذیه و پیشگیری از خرابی‌های زودرس است.
۱۰. عدم استفاده هم‌زمان از چند منبع تغذیه
در برخی مدل‌ها امکان اتصال برق مستقیم و باتری به‌صورت هم‌زمان وجود دارد، اما این کار باعث تداخل در عملکرد مدار تغذیه و گرم شدن بیش از حد قطعات کنترل جریان می‌شود. همیشه از یک منبع تغذیه در هر بار استفاده بهره بگیرید.
نقش شرکت اطمینان به عنوان نمایندگی رسمی دوربین سونی Sony
شرکت اطمینان به عنوان نمایندگی رسمی تعمیرات دوربین سونی Sony، با بهره‌گیری از تجهیزات تخصصی عیب‌یابی، دستگاه‌های تست پاور دیجیتال، و مهندسان آموزش‌دیده توسط Sony، تمامی مراحل تشخیص، تعمیر و تعویض قطعات مدار تغذیه سونی را با دقت بالا انجام می‌دهد.
این مرکز با دسترسی به قطعات اصلی و فابریک، ضمانت تعمیر ارائه می‌دهد و تمامی مدل‌های حرفه‌ای مانند FX6، FX3، ZV-E1، ZV-E10 و سری A7 را پشتیبانی می‌کند.
جمع‌بندی
مدار تغذیه سونی، ستون اصلی پایداری عملکرد دوربین‌های فیلمبرداری حرفه‌ای است. خرابی در این بخش می‌تواند باعث خاموشی ناگهانی، نوسان تصویر و اختلال در ضبط شود. تشخیص و تعمیر این مشکلات نیازمند دانش الکترونیکی، ابزار دقیق و قطعات اصلی است.
نمایندگی رسمی شرکت اطمینان با تکیه بر تجربه و تجهیزات تخصصی، آماده ارائه خدمات عیب‌یابی و تعمیر مدار تغذیه سونی با بالاترین استاندارد فنی است.
