ضربه به لنز ماکرو ۹۰ سونی؛ از لرزش گروه‌های عدسی تا تعویض موتور SSM

مقدمه

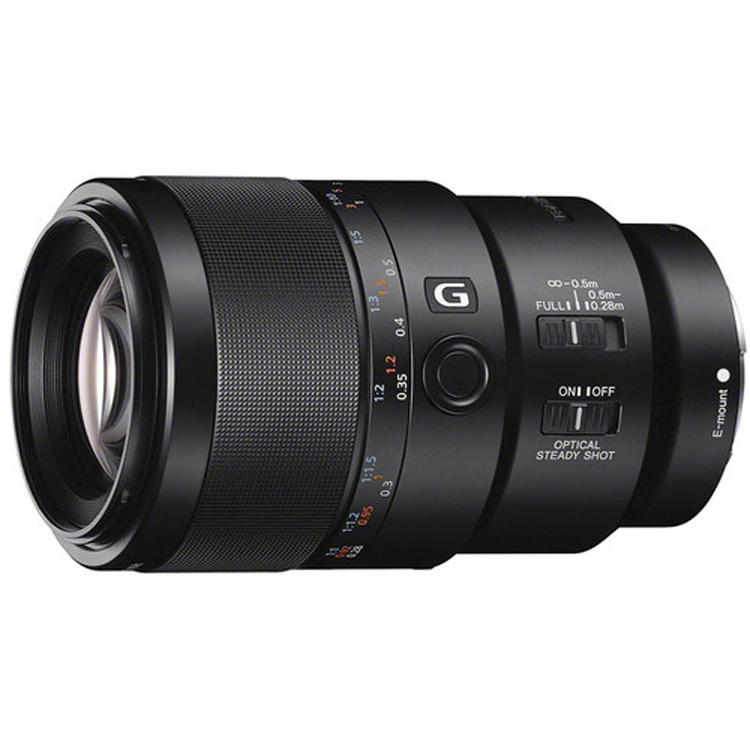

لنز FE 90mm F2.8 Macro G OSS سونی، با ساختار اپتیکی پیچیده‌ای که شامل ۱۵ عدسی در ۱۱ گروه است و از دو عدسی Extra Low Dispersion (که یکی از آنها Super ED است) و یک عدسی Aspherical بهره می‌برد، یکی از حساسترین و پیچیده‌ترین لنزهای سری E-mount محسوب می‌شود . این ساختار پیچیده، اگرچه کیفیت اپتیکال خارق‌العاده‌ای را در بزرگنمایی ۱:۱ ارائه می‌دهد، اما در برابر ضربه‌های فیزیکی بسیار آسیب‌پذیر است. ضربه به لنز ماکرو ۹۰ می‌تواند لایه‌های مختلفی از آسیب ایجاد کند که تشخیص و تفکیک آنها کار هر تعمیرکاری نیست و نیازمند دانش عمیق اپتیک، مکانیک دقیق و الکترونیک است. در این مقاله تخصصی، به تحلیل مهندسی آسیب‌های ناشی از ضربه به لنز ماکرو ۹۰ سونی، روش‌های تشخیص و فرآیند تعمیر حرفه‌ای این لنز خواهیم پرداخت.

ضربه به لنز ماکرو ۹۰ سونی معمولاً با یک رویداد فیزیکی مانند سقوط، برخورد با سطح سخت، یا فشار ناگهانی رخ می‌دهد و می‌تواند چندین لایه آسیب ایجاد کند . در سطح اول، ضربه به لنز ماکرو ۹۰  می‌تواند باعث خروج از مرکز (Decentering) گروه‌های عدسی شود که به‌صورت شارپنس نامتوازن در تصویر ظاهر می‌شود. در سطح عمیق‌تر، موتور DDSSM (Direct Drive Super Sonic Wave Motor) که مسئول فوکوس دقیق و بی‌صداست، ممکن است دچار آسیب شود . همچنین، مکانیزم شفت‌های راهنما (Guide Shafts) که حرکت گروه‌های عدسی را در حین فوکوس هدایت می‌کنند، ممکن است خم شوند و فوکوس را به‌ویژه در فواصل نزدیک مختل کنند. ضربه به لنز ماکرو ۹۰ سونی یک فاجعه تعمیراتی است که نیازمند دانش و تجهیزات پیشرفته می‌باشد. در این مقاله، به بررسی عمیق هر یک از این لایه‌های آسیب ناشی از ضربه به لنز ماکرو ۹۰ سونی و روش‌های تشخیص و تعمیر آنها خواهیم پرداخت.

ساختار داخلی لنز ماکرو ۹۰؛ معماری که در برابر ضربه آسیب‌پذیر است

ضربه به لنز ماکرو ۹۰ سونی زمانی به فاجعه تبدیل می‌شود که ساختار داخلی این لنز را درک کنیم. لنز FE 90mm F2.8 Macro G OSS از ۱۵ عدسی در ۱۱ گروه تشکیل شده است . این تعداد بالای عدسی‌ها برای یک لنز پرایم، به‌دلیل ساختار پیچیده لنزهای ماکرو، فاصله کانونی بلند ۹۰ میلی‌متر، لرزشگیر اپتیکال OSS و موتور فوکوس پیشرفته DDSSM است . دو عدسی ED (که یکی Super ED است) و یک عدسی Aspherical در این لنز به‌کار رفته است تا پراکندگی نور و آستیگماتیسم را در بزرگنمایی‌های زیاد کنترل کند . این ساختار پیچیده، ضربه به لنز ماکرو ۹۰ سونی را به یکی از دشوارترین تعمیرات تبدیل می‌کند.

سیستم فوکوس شناور (Floating Focus System) این لنز، دو گروه فوکوس مستقل را به‌صورت جداگانه کنترل می‌کند . این طراحی که برای حفظ کیفیت اپتیکی در تمام فاصله‌های فوکوس (از ۰.۲۸ متر تا بی‌نهایت) ضروری است، پیچیدگی مکانیکی را به‌شدت افزایش می‌دهد . هرگونه ضربه به لنز ماکرو ۹۰ سونی می‌تواند یکی از این دو گروه را از تراز خارج کند و باعث شود سیستم فوکوس نتواند به‌درستی عمل کند. تشخیص دقیق اینکه کدام گروه در اثر ضربه به لنز ماکرو ۹۰  آسیب دیده است، نیازمند بررسی تخصصی با تجهیزات اپتیکال است.

موتور DDSSM (Direct Drive SSM) در این لنز از المان‌های پیزوالکتریک برای تولید امواج فراصوت و حرکت المنت‌های فوکوس استفاده می‌کند . این موتور اگرچه بی‌صدا، بسیار دقیق و فوق‌العاده نرم است، اما به‌دلیل ساختار ظریف خود، در برابر ضربه به لنز ماکرو ۹۰ سونی آسیب‌پذیر است. ضربه به لنز ماکرو ۹۰ سونی می‌تواند به سیم‌پیچ‌های موتور، سنسورهای موقعیت (Hall Sensors) یا سیستم تعلیق آن آسیب بزند و عملکرد فوکوس را مختل کند.

لایه‌های آسیب پس از ضربه؛ از دسنترینگ تا خرابی موتور

ضربه به لنز ماکرو ۹۰  می‌تواند چندین لایه آسیب ایجاد کند که هر کدام نیازمند رویکرد متفاوتی برای تشخیص و تعمیر است. درک این لایه‌ها برای هر تعمیرکار حرفه‌ای که با ضربه به لنز ماکرو ۹۰ سونی مواجه می‌شود، ضروری است:

لایه اول: دسنترینگ (Decentering) و خروج از مرکز عدسی‌ها

شایع‌ترین و در عین حال یکی از دشوارترین آسیب‌ها برای تشخیص پس از ضربه به لنز ماکرو ۹۰ سونی، خروج از مرکز (Decentering) گروه‌های عدسی است. در این حالت، محور نوری یکی از گروه‌های عدسی با محور نوری اصلی لنز هم‌راستا نیست و این موضوع باعث می‌شود که بخشی از تصویر شارپ و بخشی دیگر محو شود. ضربه به لنز ماکرو ۹۰  به‌ویژه در لنزهایی با ساختار پیچیده مانند این مدل، احتمال دسنترینگ را به‌شدت افزایش می‌دهد.

علائم دسنترینگ ناشی از ضربه به لنز ماکرو ۹۰ سونی:

• شارپنس نامتوازن: یک سمت تصویر (مثلاً سمت چپ) وضوح بالایی دارد و سمت دیگر (راست) محو است. این یکی از واضح‌ترین نشانه‌های ضربه به لنز ماکرو ۹۰ سونی است.


• وضوح بیشتر در گوشه‌ها نسبت به مرکز: در موارد شدید ضربه به لنز ماکرو ۹۰ سونی، مرکز تصویر وضوح کمتری نسبت به گوشه‌ها دارد.


• افزایش آستیگماتیسم: خطوط عمودی و افقی با کیفیت متفاوتی ثبت می‌شوند که نشان‌دهنده آسیب ناشی از ضربه به لنز ماکرو ۹۰  است.


• تغییر با دیافراگم: مشکل در دیافراگم‌های باز (f/2.8) بیشتر دیده می‌شود و با بسته شدن دیافراگم (f/8) بهبود می‌یابد. این الگو نشان‌دهنده ضربه به لنز ماکرو ۹۰ سونی در سطح اپتیکال است.


تشخیص دقیق: برای تشخیص دسنترینگ ناشی از ضربه به لنز ماکرو ۹۰ سونی، تعمیرکار باید از یک چارت تست (Test Chart) استفاده کند و با دیافراگم باز (f/2.8) از آن عکس بگیرد. سپس با بزرگنمایی ۱۰۰٪، وضوح در مرکز و گوشه‌های تصویر را مقایسه کند. این تست باید در چندین فاصله فوکوس (از MFD تا بی‌نهایت) تکرار شود تا مشخص شود مشکل در کدام گروه عدسی رخ داده است. ضربه به لنز ماکرو ۹۰ سونی معمولاً یک الگوی مشخص در این تست‌ها ایجاد می‌کند.

تعمیر: تعمیر دسنترینگ ناشی از ضربه به لنز ماکرو ۹۰  نیازمند جداسازی کامل لنز، بررسی هر گروه عدسی با استفاده از کولیماتور نوری (Optical Collimator) و تنظیم مجدد آنها با دقت میکرونی است. این کار در محیط کلین‌روم و با استفاده از نرم‌افزارهای اختصاصی سونی انجام می‌شود. بدون این تجهیزات، ضربه به لنز ماکرو ۹۰ سونی قابل تعمیر نخواهد بود.

لایه دوم: خمیدگی شفت‌های راهنما


یکی از آسیب‌های پنهان ضربه به لنز ماکرو ۹۰  که کمتر تعمیرکاری به آن توجه می‌کند، خمیدگی شفت‌های راهنما (Guide Shafts) است. این شفت‌های فلزی نازک، وظیفه هدایت گروه‌های عدسی را در حین فوکوس بر عهده دارند. ضربه به لنز ماکرو ۹۰ سونی می‌تواند باعث خمیدگی جزئی (در حد چند میکرون) این شفت‌ها شود که تشخیص آن نیازمند ابزار دقیق است.


علائم خمیدگی شفت‌ها ناشی از ضربه به لنز ماکرو ۹۰ سونی:


• احساس گیر کردن یا مقاومت در حلقه فوکوس: در حالت MF، حلقه فوکوس به‌صورت ناهموار می‌چرخد که نشان‌دهنده ضربه به لنز ماکرو ۹۰  در مکانیزم فوکوس است.


• فوکوس نامنظم در فواصل نزدیک: لنز در برخی نقاط محدوده فوکوس به‌درستی کار می‌کند و در نقاط دیگر گیر می‌کند که از عواقب ضربه به لنز ماکرو ۹۰ سونی است.


• صدای غیرعادی در حین فوکوس: صداهای ساییدگی یا تق‌تق در حین فوکوس شنیده می‌شود که نشان‌دهنده آسیب مکانیکی ناشی از ضربه به لنز ماکرو ۹۰  است.


تشخیص دقیق: تعمیرکار باید با استفاده از میکروسکوپ استریو و کولیس دیجیتال، شفت‌ها را بررسی کند. خمیدگی کمتر از ۰.۰۱ میلی‌متر ممکن است با چشم غیرمسلح قابل تشخیص نباشد و نیازمند ابزار دقیق برای تشخیص ضربه به لنز ماکرو ۹۰ سونی است.

تعمیر: در موارد خفیف، شفت‌ها را می‌توان با استفاده از ابزارهای دقیق صاف کرد. اما در موارد شدید ضربه به لنز ماکرو ۹۰ ، تعویض کامل شفت‌ها (که معمولاً به‌عنوان یک مجموعه کامل با قاب اصلی عرضه می‌شوند) تنها راه حل است.

لایه سوم: خرابی موتور DDSSM

ضربه به لنز ماکرو ۹۰ سونی می‌تواند مستقیماً به موتور DDSSM آسیب بزند. این موتور که از المان‌های پیزوالکتریک و سنسورهای موقعیت تشکیل شده است، در برابر شوک فیزیکی بسیار آسیب‌پذیر است و ضربه به لنز ماکرو ۹۰  می‌تواند آن را به‌کلی از کار بیندازد.

علائم خرابی موتور ناشی از ضربه به لنز ماکرو ۹۰ سونی:

• عدم فوکوس در حالت AF: لنز کاملاً قادر به فوکوس خودکار نیست که یکی از واضح‌ترین نشانه‌های ضربه به لنز ماکرو ۹۰  است.


• صدای غیرعادی در حالت AF: صدای جیرجیر یا تق‌تق در حین فوکوس شنیده می‌شود که نشان‌دهنده ضربه به لنز ماکرو ۹۰  در موتور فوکوس است.


• فوکوس بسیار کند یا لرزان: موتور تلاش می‌کند فوکوس کند، اما به‌نظر می‌رسد قدرت کافی ندارد که از عواقب ضربه به لنز ماکرو ۹۰ سونی است.


• فوکوس فقط در یک جهت: موتور فقط در یک جهت حرکت می‌کند و در جهت دیگر گیر می‌کند که نشان‌دهنده آسیب ساختاری ناشی از ضربه به لنز ماکرو ۹۰ سونی است.


تشخیص دقیق: تعمیرکار باید با استفاده از مولتیمتر و اسیلوسکوپ، سیگنال‌های ارسالی به موتور را بررسی کند. همچنین، باید مقاومت سیم‌پیچ‌های موتور را اندازه‌گیری کند تا از سالم بودن آنها اطمینان حاصل کند. این تست‌ها برای تشخیص دقیق ضربه به لنز ماکرو ۹۰ سونی ضروری هستند.


تعمیر: تعویض موتور DDSSM یک فرآیند بسیار تخصصی است. موتور جدید باید با دقت روی شفت‌ها نصب شود و سپس با استفاده از نرم‌افزارهای اختصاصی سونی کالیبره شود. پس از تعویض موتور، کالیبراسیون موقعیت صفر (Zero Position Calibration) ضروری است تا موتور بداند که نقطه شروع فوکوس کجاست. این کالیبراسیون برای رفع کامل اثرات ضربه به لنز ماکرو ۹۰  حیاتی است.


لایه چهارم: ترک‌های ریز قاب پلاستیکی و شل شدن المنت‌ها

ضربه به لنز ماکرو ۹۰ سونی می‌تواند باعث ایجاد ترک‌های ریز (Micro-cracks) در قاب پلاستیکی نگهدارنده المنت‌های اپتیکال شود. این ترک‌ها ممکن است با چشم غیرمسلح قابل مشاهده نباشند، اما به مرور زمان باعث شل شدن عدسی‌ها و خروج آنها از تراز می‌شوند. ضربه به لنز ماکرو ۹۰ سونی در این سطح، یکی از دشوارترین آسیب‌ها برای تشخیص است.

علائم ترک‌های ریز قاب ناشی از ضربه به لنز ماکرو ۹۰ سونی:

• لرزش تصویر در حالت OSS: لرزشگیر به‌درستی کار نمی‌کند و تصویر می‌لرزد که نشان‌دهنده ضربه به لنز ماکرو ۹۰ سونی در سیستم لرزشگیر است.


• تغییر شارپنس با حرکت لنز: با چرخاندن لنز به جهات مختلف، شارپنس تغییر می‌کند که از عواقب ضربه به لنز ماکرو ۹۰ سونی است.


• صدای لرزش یا تکان در داخل لنز: هنگام تکان دادن لنز، صدای حرکت قطعات داخلی شنیده می‌شود که نشان‌دهنده شل شدن در اثر ضربه به لنز ماکرو ۹۰ سونی است.


تشخیص دقیق: تعمیرکار باید با استفاده از میکروسکوپ استریو و نور مناسب، تمام قاب داخلی لنز را بررسی کند. ترک‌های ریز معمولاً در اطراف محل‌های اتصال پیچ‌ها یا در نقاطی که تنش مکانیکی وجود دارد، ایجاد می‌شوند. این بررسی برای تشخیص ضربه به لنز ماکرو ۹۰  ضروری است.


تعمیر: در موارد خفیف، می‌توان از چسب‌های اپتیکال مخصوص برای ترمیم ترک‌ها استفاده کرد. اما در موارد شدید ضربه به لنز ماکرو ۹۰ سونی، تعویض قاب اصلی (که قطعه آن به‌سختی پیدا می‌شود) تنها راه حل است.

لایه پنجم: آسیب به فلت‌ریبون (Flex Ribbon)

ضربه به لنز ماکرو ۹۰ سونی می‌تواند باعث پارگی یا قطعی در فلت‌ریبون (کابل انعطاف‌پذیر) شود که سیگنال‌های الکتریکی را بین برد اصلی لنز و موتور فوکوس، سنسورهای موقعیت و سایر قطعات منتقل می‌کند. این یکی از رایج‌ترین آسیب‌های ناشی از ضربه به لنز ماکرو ۹۰ سونی است.

علائم آسیب فلت‌ریبون ناشی از ضربه به لنز ماکرو ۹۰ سونی:

• خطای ارتباطی با بدنه دوربین: بدنه دوربین لنز را شناسایی نمی‌کند که نشان‌دهنده ضربه به لنز ماکرو ۹۰ سونی در سطح ارتباطات الکترونیکی است.


• عدم نمایش دیافراگم: دوربین مقدار دیافراگم را به‌صورت «۰۰» نمایش می‌دهد که از عواقب ضربه به لنز ماکرو ۹۰ سونی است.


• افکت‌های تصادفی و غیرعادی: فوکوس به‌صورت تصادفی عمل می‌کند یا دیافراگم به‌طور ناگهانی تغییر می‌کند که نشان‌دهنده ضربه به لنز ماکرو ۹۰ سونی در مدارات الکترونیکی است.


تشخیص دقیق: تعمیرکار باید با استفاده از مولتیمتر، پیوستگی مسیرهای فلت‌ریبون را بررسی کند. قطعی در هر یک از مسیرها نشان‌دهنده پارگی کابل ناشی از ضربه به لنز ماکرو ۹۰ سونی است.

تعمیر: در برخی موارد، پارگی فلت‌ریبون در نقطه خاصی رخ می‌دهد که با لحیم‌کاری مجدد قابل تعمیر است. اما در بیشتر موارد ضربه به لنز ماکرو ۹۰ سونی، تعویض کامل فلت‌ریبون با قطعه اصلی ضروری است.

فرآیند تعمیر حرفه‌ای؛ گام‌به‌گام برای رفع ضربه به لنز ماکرو ۹۰ سونی

تعمیر ضربه به لنز ماکرو ۹۰ یک فرآیند تخصصی است که تنها در مراکز مجهز به تجهیزات پیشرفته و تکنسین‌های مجرب قابل انجام است:

مرحله اول - باز کردن کامل بدنه لنز: تکنسین با استفاده از ابزارهای استاندارد (پیچگوشتی‌های ستاره‌ای و فلیپس مخصوص)، بدنه لنز را به‌طور کامل باز می‌کند. این مرحله نیازمند آشنایی کامل با ساختار داخلی لنز و محل دقیق پیچ‌ها، کابل‌ها و شفت‌ها است.

مرحله دوم - جداسازی گروه‌های عدسی: گروه‌های عدسی (حدود ۱۱ گروه) به‌صورت جداگانه از یکدیگر جدا می‌شوند. هر گروه با دقت بالا و با استفاده از ابزارهای مخصوص از قاب اصلی خارج می‌شود.

مرحله سوم - بررسی میکروسکوپی: تمام قطعات (قاب، شفت‌ها، موتور، فلت‌ریبون و گروه‌های عدسی) با استفاده از میکروسکوپ استریو با بزرگنمایی ۲۰ تا ۵۰ برابر بررسی می‌شوند تا کوچکترین ترک، خمیدگی یا آسیب شناسایی شود.

مرحله چهارم - تعویض قطعات آسیب‌دیده: قطعات آسیب‌دیده با قطعات اصلی و اورجینال سونی تعویض می‌شوند. این قطعات شامل موتور DDSSM، فلت‌ریبون، شفت‌های راهنما و در موارد شدید، قاب اصلی است.

مرحله پنجم - مونتاژ و کالیبراسیون: پس از تعویض قطعات، تمام قطعات مجدداً با دقت مونتاژ می‌شوند. سپس لنز با استفاده از نرم‌افزارهای اختصاصی سونی کالیبره می‌شود. این کالیبراسیون شامل تنظیم موقعیت صفر موتور، کالیبراسیون دسنترینگ و تنظیم پارامترهای ارتباطی با بدنه دوربین است.

مرحله ششم - تست نهایی: لنز تحت تست‌های گسترده قرار می‌گیرد. تست‌ها شامل تست شارپنس در مرکز و گوشه‌ها، تست فوکوس در تمام فاصله‌ها، تست لرزشگیر، تست دیافراگم و تست ارتباط با بدنه دوربین است.

جمع‌بندی تخصصی

ضربه به لنز ماکرو ۹۰ سونی می‌تواند لایه‌های مختلفی از آسیب ایجاد کند که از خروج از مرکز عدسی‌ها (دسنترینگ) تا خرابی موتور DDSSM و خمیدگی شفت‌های راهنما متغیر است. تشخیص دقیق این آسیب‌ها نیازمند بررسی میکروسکوپی، تست‌های اپتیکال و الکترونیکی و دانش عمیق ساختار داخلی این لنز پیچیده است. تعمیر این آسیب‌ها تنها در مراکز مجهز به تجهیزات پیشرفته و توسط تکنسین‌های مجرب قابل انجام است و هزینه آن بسته به شدت ضربه به لنز ماکرو ۹۰  و قطعه مورد نیاز، می‌تواند تا ۱۰ میلیون تومان یا بیشتر باشد.
